CypCut - программа для оптоволоконного лазерного станка по металлу

Лазерные станки - это высоко автоматизированное оборудование, поэтому участие человека в работе с большинством из них минимально и сведено до выставления необходимых настроек. Подобный контроль рабочего процесса обеспечивается с помощью специальных программ. Есть несколько групп часто применяемых вариантов такого софта, одна из самых функциональных спецутилит для управления оборудованием лазерной резки - это ПО под названием CypCut.

Для начала рассмотрим группы софта для лазерного оборудования с ЧПУ. Их три, а именно:

• Редакторы. Они предназначаются для формирования будущих моделей, по которым впоследствии будет осуществляться процесс резания или гравировки. К этой группе относят графические редакторы, такие как Adobe Illustrator от американской компании Adobe Systems, CorelDraw от канадских разработчиков и LibreCAD, распространяемая под лицензией GNU General Public License. Данные утилиты среди прочего могут переформатировать растр в вектор, сформировывать контур и фигурное изображение значительной технической сложности, копировать, перемещать, хранить в памяти необходимые модели, а также осуществлять широкий ряд иных подобных операций.

• Утилиты для графического моделирования в формате 3D. Применяются примерно для тех же операций, как и первая группа, но характеризуются расширенным функционалом и специально адаптированы для совместной работы именно с производственными установками. Наиболее известны здесь следующие: AutoCAD и 3Ds Max от компании Autodesk, программный комплекс SolidWorks и ArchiCAD, созданный венгерской фирмой Graphisoft.

• Утилиты, непосредственно используемые для функционального управления рабочими процессами лазерной гравировки и резки. Используются для того, чтобы открывать, считывать макеты и модели, созданные при помощи графических редакторов, и собственно реализации необходимой модели на станке с ЧПУ. С помощью этих программ осуществляется также обмен файлами, подготовка аппарата с ЧПУ к запуску, выставление необходимых настроек и прочая подготовительная работа. Наиболее востребованный софт в данной группе: российский LaserCut, LaserWork (также от российских разработчиков), AutoLaser и программная оболочка CypCut на базе контроллера FSCUT.

Семейство программ CypCut продемонстрировало себя как одно из наиболее функциональных и удобных по сравнению с другими программными аналогами в своём сегменте, по этой причине данное ПО пользуется беспрецедентно высоким спросом.

Разработчик предлагает специальный демо-вариант, благодаря которому можно ознакомиться с интерфейсом, функционалом и возможностями до непосредственного начала использования программы на практике. Ознакомительный вариант позволяет попробовать поработать с любыми инструментами софта, единственное ограничение состоит в том, что пробный вариант не позволяет непосредственно управлять лазерным оборудованием с ЧПУ. Осуществлять управление становится возможным после введения специального активационного ключа и при помощи управляющей платы. Если ключ активации отсутствует, то софт переключится в демонстрационный режим.

Обзор семейства программных компонентов CypCut

Данное ПО обеспечивает простое, понятное и стабильное управление станками для лазерной резки металла. За счёт возможности оптимизации заметно сокращается время реза, и упрощаются процессы настройки и обслуживания. Программа снабжена встроенной библиотекой параметров для разного типа металла, а также его толщины. Эти данные можно при необходимости дополнять.

Софт функционирует в связке с контроллером. Есть несколько версий программы рассчитанных на разные сегменты и типы станков.

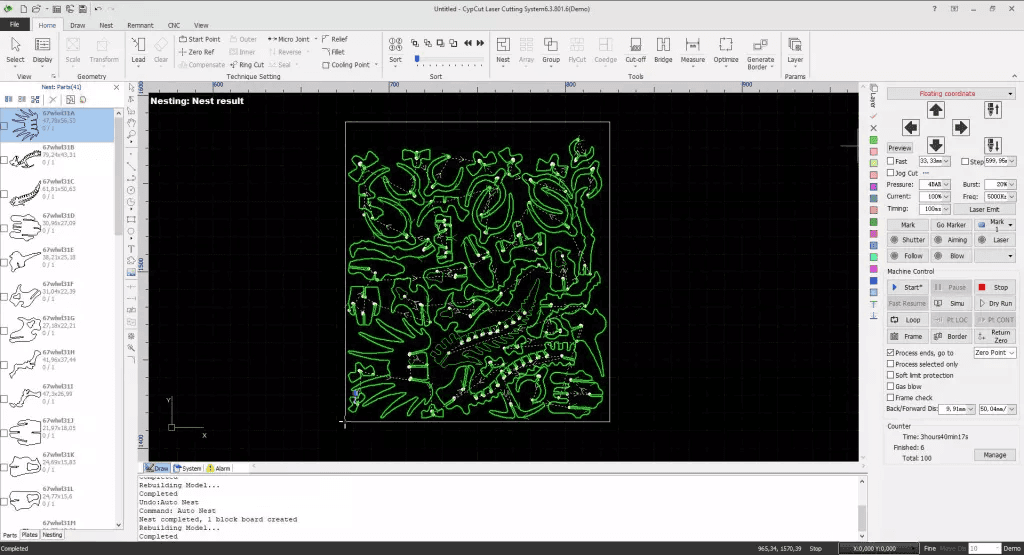

CypCut сводит к минимуму количество неиспользованного металла, так как перед началом работы оптимизирует положение. Также программа позволяет находить края заготовки и правильно позиционировать чертеж и проч.

Панель управления основной рабочей области программы представляет следующий ряд возможностей:

• автоматическая расстановка точек, в которые будет входить лазерный луч;
• параметризация векторов для резки металлической заготовки;
• выставление очередности резки;
• управление лазерным лучом.

В данную техническую утилиту можно импортировать файлы форматов AI, DXF, PLT, Gerber, G-код и LXD. Последний - это оригинальный формат CypCut.

Для того, чтобы данное ПО работало корректно, без сбоев, необходимо убедиться, что устройство соответствует минимальным требованиям, указанным в инструкции по эксплуатации. Системно-аппаратные требования здесь следующие:

• Операционная система Windows 2000 или выше;
• Частота ЦП от 1 Ггц или более;
• RAM от 512 Мб;
• 2 USB-порта.
• VGA-дисплей (15" и 1024х76 точек минимум).

Во избежание ошибок, рекомендуется авторизироваться в операционной системе с правами администратора. Функционал данного программного обеспечения невероятно богат, так, в числе прочего при импорте изображения, программа способна самостоятельно выполнить:

• удаление повторяющихся изображений;
• объединение нескольких файлов;
• сглаживание неровностей;
• сортировку и группировку по отдельным папкам.

Оператор может отключать предварительную автообработку и выставлять требуемые параметры в ручном режиме.

Перед запуском и началом работы следует убедиться в том, что верна установленная траектория и, при необходимости, внести корректировки. Непосредственно перед тем, как оператор приступит к фактической обработке заготовки лазерным лучом станка с ЧПУ, следует внимательно сопоставить картинку на дисплее и настройки оборудования. В любом случае, даже если изображения не совпадают и оператор этого не заметил, несовпадение автоматически зафиксирует специализированный датчик, который подаст сигнал о том, что замечена ошибка.

Программный функционал софта CypCut Laser Cutting System также предоставляет возможность создания внутри рабочего поля простых рисунков. На практике выполнение данной функции осуществляется почти так же, как в программе AutoCAD. Можно подкорректировать геометрию смоделированных изображений. Доступно регулирование размера детали и ряда других физических параметров, перемещение и создание копий файлов.

В CypCut присутствует функция фиксации, которая основана на принципе “прилипания”. Можно зафиксировать модель, “прикрепив” её к краевым вертексам, разметочной сетке, или сторонам самого изображения. Саму функцию фиксации можно активировать или выключать.

CypCut имеет удобный и интуитивно понятный рабочий интерфейс, он хоть и потребует освоения, адаптации, из-за множества настроек и функций, всё же довольно прост в эксплуатации.
